外殼防護等級（IP代碼）是電氣設備安全防護的一項重要指標。所謂IP代碼，其表明了外殼對人接近危險部件、防止固體異物、水進入的防護等級以及與這些防護有關的附加信息的代碼系統。規定的電氣設備下述內容的外殼防護等級有：1）防止人體接近殼內危險部件；2）防止固體異物進入殼內設備；3）防止由于水進入殼內對設備造成有害影響。目前通用的符合IP防護等級的要求標準為IEC/EN 60529，其轉化的中國國標為GB 4208。

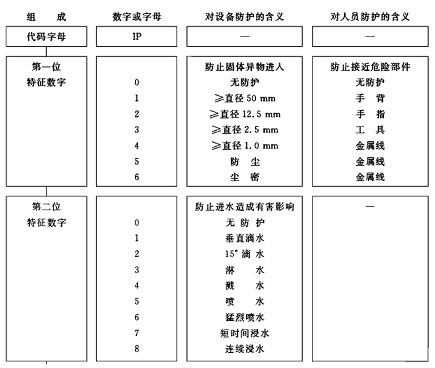

IP代碼各數字的簡要說明如下圖：

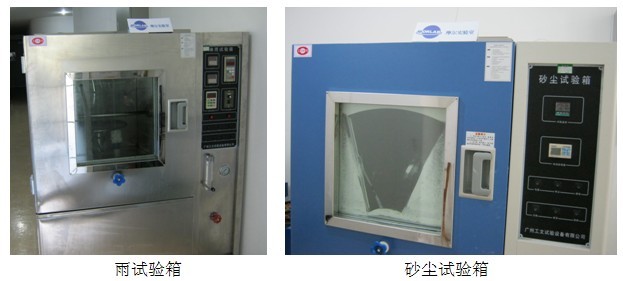

實驗室配備有砂塵試驗箱、淋雨試驗箱等完備的設備系統，可以按照IEC/EN 60529、GB 4208等標準進行防塵防水項目的檢測。為使廣大客戶了解測試方法和技術指標，我們將簡要對其進行介紹。

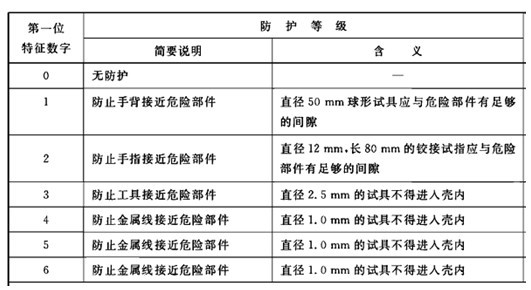

IP代碼中第一位特征數字表示對接近危險部件的防護、以及對固體異物進入的防護。其中對接近危險部件的防護要求說明如下表：

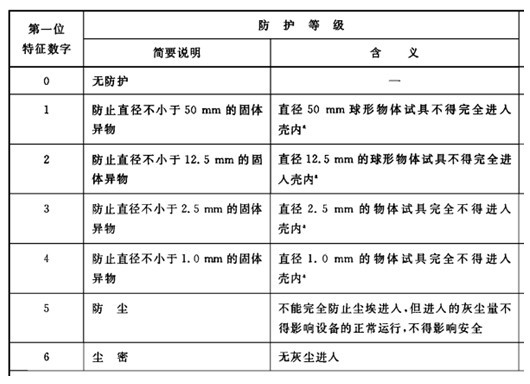

IP代碼中第一位特征數字對防止固體異物進入的防護要求如下：

IP代碼中第二位特征數字表示外殼防止由于水進入而對設備造成的有害影響的防護等級要求如下表（測試使用清水進行）。

另外防止人體接近殼內危險部件的等級高于第一位特征數字表示的等級時，將通過在前2位數字后增加附件字母的方式來表達擴展范圍，其也需要滿足這些附加字母各自的要求。

以下是測試方法和判斷依據：

IP1 x

防護50mm直徑和更大的固體外來體探測器，球體直徑為50mm,不應完全進入

IP2 x

防護12.5mm直徑和更大的固體外來體探測器，球體直徑為12.5mm,不應完全進入

IP3 x

防護2.5mm直徑和更大的固體外來體探測器，球體直徑為2.5mm,不應完全進入

IP4 x

防護1.0mm直徑和更大的固體外來體探測器，球體直徑為1.0mm,不應完全進入

IP5 x

防護灰塵不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害

IP6 x

灰塵封閉柜體內在20毫巴的低壓時不應進入灰塵

防水等級 (第二個X表示)

（1）IPx 1

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置

試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm

試驗條件：滴水量為 10。5 mm/min

持續時間：10 min

（2）IPx 2

方法名稱：傾斜 15°滴水試驗

試驗設備：滴水試驗裝置

試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm 。每試驗完一個面后，換另一個面，共四次。

試驗條件： 滴水量為 30。5 mm/min

持續時間： 4×2。5 min（ 共10 min ）

（3）IPx 3

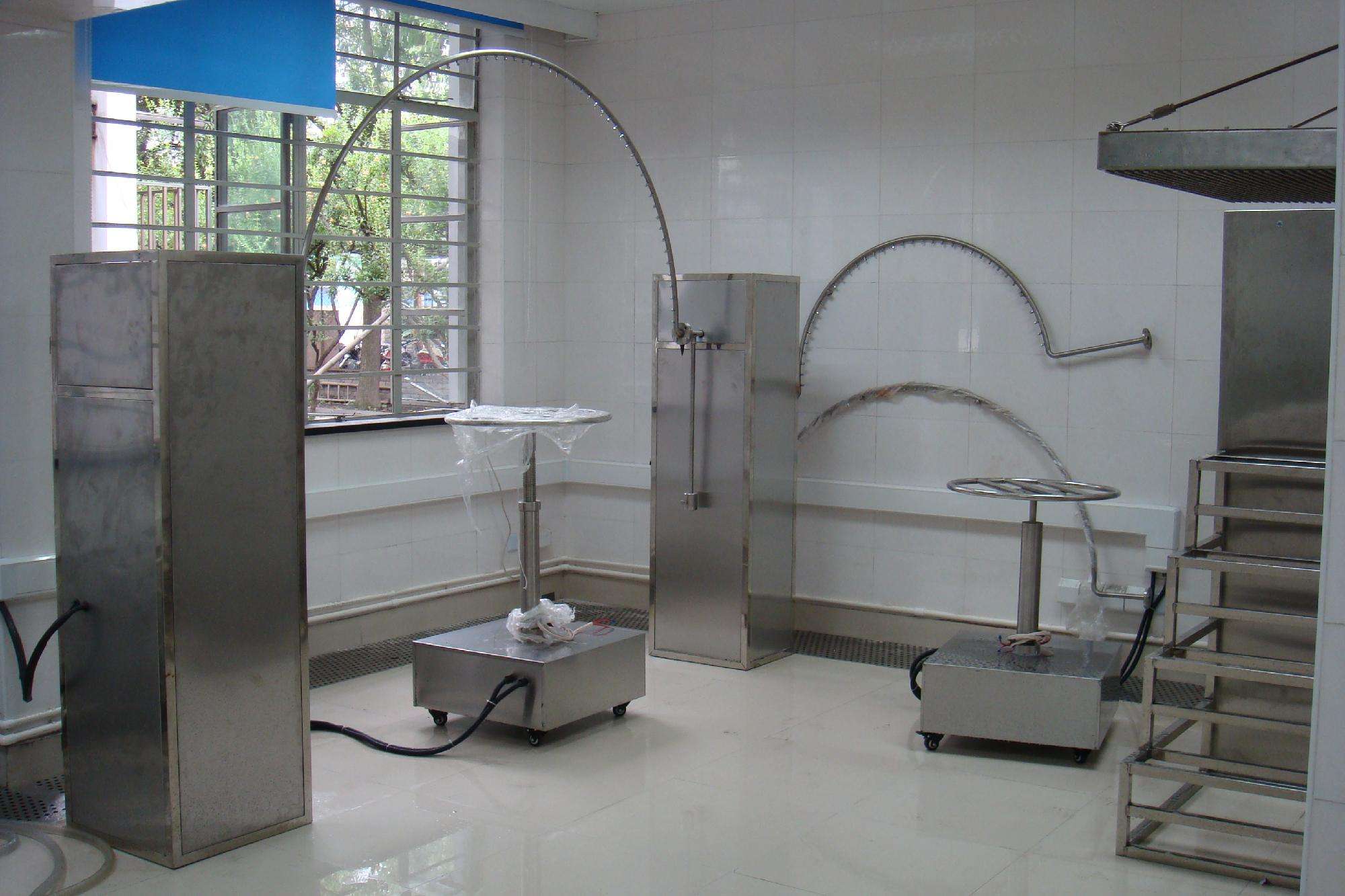

方法名稱：淋水試驗

試驗方法：

a。 擺管式淋水試驗

試驗設備：擺管式淋水濺水試驗裝置

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算，每孔為 0。07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動( 2×120°) 約 4

試驗時間：連續淋水 10 min

b。 噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min

（4）IPx 4

方法名稱：濺水試驗

試驗方法：

a．?dāng)[管式濺水試驗

試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同；

試驗條件: 除后述條件外，與上述 IPX 3 之 a 款均相同；噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 ( 2×360°) 約 12s

試驗時間： 與上述 IPX 3 之 a 款均相同 ( 即10 min )。

b．噴頭式濺水試驗

試驗設備和試樣放置：與上述 IPX 3 之 b 款均相同；

試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同；

試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 5min

（5）IPx 5

方法名稱：噴水試驗

試驗設備：噴嘴的噴水口內徑為 6。3mm

試驗條件：使試驗樣品至噴水口相距為 2。5m ～ 3m ，水流量為 12。5 L/min ( 750 L/h )

試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 3 min

（6）IPx 6

方法名稱：強烈噴水試驗；

試驗設備：噴嘴的噴水口內徑為 12。5 mm

試驗條件：使試驗樣品至噴水口相距為 2。5m ～ 3m ，水流量為 100 L/min ( 6000 L/h )

試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min（不包括安裝面積）最少 3 min

（7）IPx 7

方法名稱：短時浸水試驗

試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m 。試樣頂部到水面距離至少為 0。15m

試驗時間: 30 min

（8）IPx 8

方法名稱: 持續潛水試驗；

試驗設備,試驗條件和試驗時間: 由供需（買賣）雙方商定，其嚴酷程度應比 IPX 7 高。

注意：另外,許多戶外用電子產品也在強調漂浮能力。
